智能差壓變送器是工業生產中廣泛使用的一種測量設備。除了在工業生產過程中測量壓差和壓力參數外，它還可以與各種傳感元件匹配，以測量流體流量和容器。監控系統中的介質的介質水平，物料水平，密度和存儲容量作為一個鏈接，參與各種計算。本文重點介紹智能壓差變送器在使用范圍內的測量和應用。
1智能差壓變送器的特點
智能差壓變送器采用了傳感技術，微電子數字處理技術等許多當前的高新技術。與目前的變送器相比，它具有精度高，穩定性好，可靠性高，測量范圍廣等優點。 ，量程比大等特點。更有利的是，它實現了數字通信功能。通過通信協議，可以更改和設置智能變送器的各種參數，從而實現遠程調試，人機對話以及各種數據的在線監視，就像所有智能電表一樣。 智能差壓變送器還具有完整的自診斷功能。
合理選擇智能變送器，可以幫助自動控制人員提高生產效率，減少儀器工作量，減少儀器備件，擴大工作思路，降低生產成本，提供解決問題的新方法和新思路，并最終提高生產自動化程度流程級別。
2智能差壓變送器的工作原理。
壓力和壓差變送器作為過程控制系統的檢測和轉換部分，將液體，氣體或蒸汽的壓差（壓力），流量，液位和其他過程參數轉換為統一的標準信號（例如DC4mA? 20mA電流），作為顯示儀表，運算單元和調節器的輸入信號，可以實現對生產過程的連續檢測和自動控制。

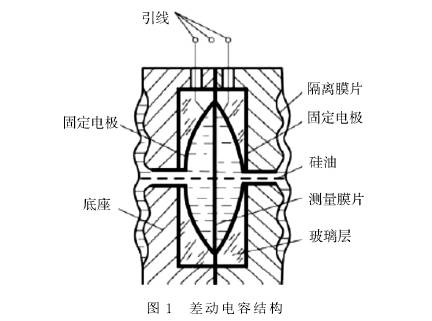

差動電容式壓力變送器由測量部分和轉換放大電路組成。差分電容式壓力變送器的測量部分通常采用差分電容器結構，如圖1所示。
3智能差壓變送器的使用范圍
3.1智能差壓變送器測量流量

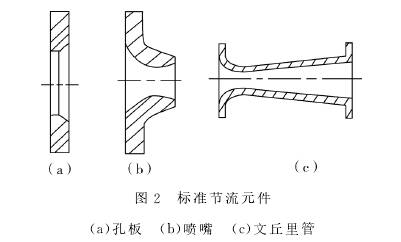

3.1.1節氣門流量計（如圖2所示）
在工業生產過程中，有許多用于測量流量的儀器，但差壓流量計所占的比例最大，使用最廣泛。其結構簡單可靠，無移動部件，不怕振動，并能承受高溫，低溫等惡劣條件。條件：差壓流量計可同時測量液體，氣體和蒸汽流量；由標準節流裝置組成的差壓流量計無需校準。
3.1.2轉速表流量計
測速管流量計是一種使用測速管作為傳感元件來測量流體的總壓力和靜壓力之差以獲得流體的流量，然后將其乘以橫截面積的流量計。以獲得流體的體積流量。
3.1.3內置孔板流量計
內置孔板流量計是一種變送器，在壓差變送器檢測部分內部設計節流元件以測量小流量。
3.1.4目標流量計
拆下壓力平衡氣動或電動差壓變送器的膜片組件，將其更換為圓形板，然后將其固定在下桿的末端以形成目標流量計。
3.2智能差壓變送器測量液位
3.2.1靜壓液位計

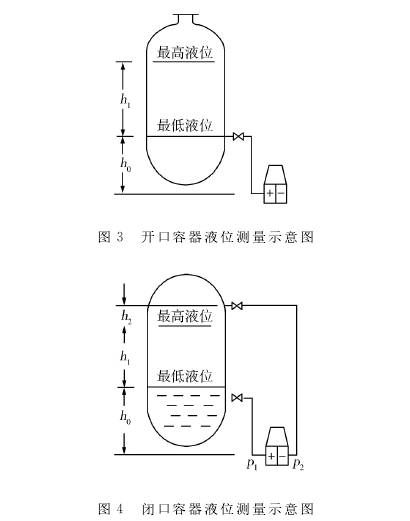

通過測量靜壓力來測量容器液位的靜壓力液位計可分為兩類：用于測量打開的容器的液位的壓力液位計，如圖3所示；用于測量打開的容器的液位的壓力水平計。用于測量密閉容器型液位計液位的壓差，如圖4所示。
用靜壓液位計測量密閉容器的液位時，變送器的指示值不僅與液柱的靜壓有關，而且還與液位以上的氣壓有關，因此輸出變送器的液位受液位的影響。變化的影響也受到氣體變化的影響
?
用靜壓式液位計測量閉口容器液位時,變送器的示值除了與液柱的靜壓力有關外,還與液位上面的氣相壓力有關,所以變送器的輸出既受液位的變化影響,還受氣相壓力的變化影響。為了消除氣相壓力的影響，需要采用差壓式液位計測量。
3.2.2吹氣液位計
吹氣氣體-般是空氣,但如果被測液體是易燃、易氧化的介質,也可以用氮氣或二氧化碳等惰性氣體。
3.2.3雙室平衡容器差壓液位計
雙室平衡容器實質上是一個水位差壓的轉換裝.置,它根據連通器原理,將汽鼓水位轉換為兩個容室中的壓力差,并通過測此壓力差來測量汽鼓水位。除測量流量和液位外,用差壓變送器還可以測量介質的密度和重量。??
以上是關于智能差壓變送器在工業測量上如何應用，如果想了解更多關于智能差壓變送器的信息，歡迎咨詢我們。
