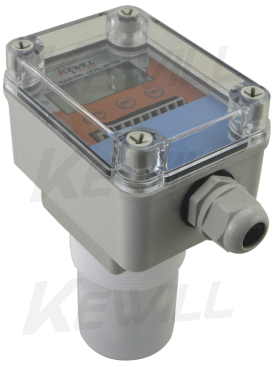

超聲波液位計的工作原理？特點？
超聲波液位計是當代使用比較的廣泛的一種液位計，能夠保證超聲波有效傳播到被測液面、料面或固體表面的場合。如：儲罐、料槽、計量箱、池子、水箱、水井、水渠、糧倉、料倉、移等。??
超聲波液位計的工作原理?
超聲波液位計一般采用接收和發射相結合的陶瓷超聲換能器，聲波的發射和接收由同一探頭完成。探頭向被測液體表面發射超聲信號，并且超聲波通過傳播介質從探頭傳播到被測液體表面，在液體表面上形成反射，并且反射波沿著原始路徑傳播到探頭并被探頭吸收。計時單元測量超聲波從發射到接收回波所用的時間。根據聲波在空氣中的傳播速度，可以計算出探頭到液面的距離，進而得到液面的高度。?
超聲波液位計特點
●一體化設計，安裝方便
●四線制接線，聲波發射強勁，測量穩定可靠
●帶有LCD的大顯示窗，便于調試和觀察
●提供DC4-20mA輸出和高低位繼電器輸出
●過壓過流保護，雷電保護
●全塑料探頭，耐酸堿，適應惡劣環境
超聲波液位計技術參數
|
液位
|
2米4米8米12米20米30米 |
|
料位
|
3米5米7米10米15米
|
|
溫度范圍:
|
-40oC~ +75oC（LCD：-20oC~ +70oC）
|
|
保護等級：
|
IP67
|
|
安裝方式
|
螺紋、法蘭或支架
|
|
參數設置
|
3位有感按鍵
|
|
外殼材料：
|
ABS/PVC/PTFE
|
|
顯示形式
|
4位LCD
|
|
輸出負載
|
0-500Ω
|
|
電流輸出
|
4-20mA
|
|
繼電器輸出
|
上下限報警控制(2路繼電器，5A）
|
|
輸入電源
|
DC24V（±10%） AC85~265V
|
|
電纜裝置
|
PG13.5/M20線纜塞
|
|
電纜直徑
|
Ф6~Ф12mm
|
|
單線線徑
|
Ф0.5~Ф1.78mm
|
|
輸出分辨率
|
實際量程的0.03%
|
|
溫度補償
|
全范圍自動
|
|
壓力范圍
|
±0.1MP
|
|
檢測周期
|
1.5秒
|
|
聲波束角
|
8o(3db) 各量程平面探頭
|
|
5o(3db) 20m、30m喇叭型探頭
|
?
